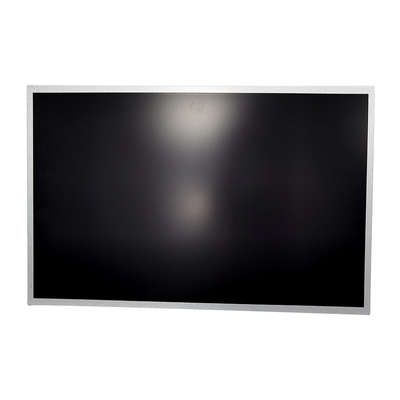

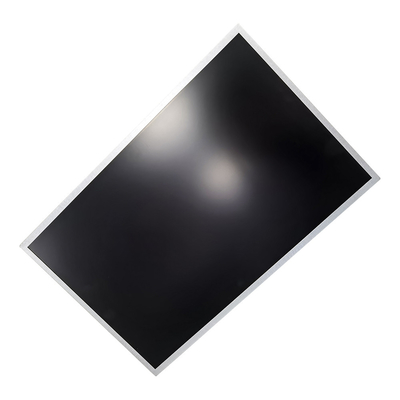

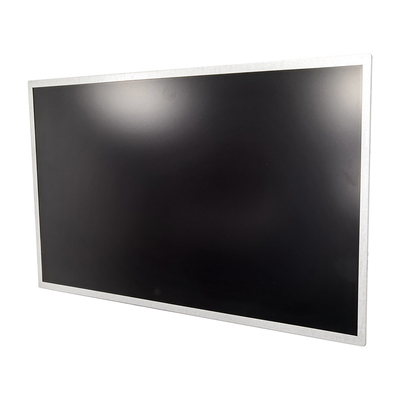

18,5 Duim 30 spelden Normale LEIDENE IPS van LVDS WXGA 1366*768 LCD Comité het Scherm
OVERZICHT
CJV185BJ1-LE1 is een 18,5“ TFT Vloeibare Crystal Display module met de eenheid en 30 spelden 1ch-LVDS van WLED Backlight
interface. Deze module ondersteunt 1366 x 768 HDTV formaat en kan tot 16.7M kleuren tonen (met 8 bits).
de convertormodule voor Backlight wordt niet ingebouwd.
EIGENSCHAPPEN
? Hoge helderheid (250 neten)
? Hoge contrastverhouding (3000? 1)
? Snelle Grijze reactietijd (aan grijs gemiddeld Mej. 9,0)
? Hoge kleurenverzadiging (NTSC 72%)
? HDTV (1366 x 768 pixel) resolutie, waar HDTV formaat
? DE (de Gegevens laten) toe slechts wijze
? Van LVDS (Laag Voltageverschil die signaleren) de interface
? Geoptimaliseerde reactietijd voor 60 Herz-framesnelheid
? Ultra wijd het Bekijken Hoek: Super MVA-Technologie
? RoHSnaleving.
ALGEMENE SPECIFICATIES
|
Punt
|
Specificatie
|
Eenheid
|
|
Actief Gebied
|
409.8 (H) x 230,4 (V)
|
mm
|
|
Vatting OpeningArea
|
413.4 (H) x 234,0 (V)
|
mm
|
|
Bestuurder Element
|
a-Si de actieve matrijs van TFT
|
|
|
Pixelaantal
|
1366x R.G.B.x 768
|
pixel
|
|
Pixelhoogte (Subpixel)
|
0,1 x 0,3 (van H) (V)
|
mm
|
|
Pixelregeling
|
RGB verticale streep
|
|
|
Machtsconsumptie
|
14.89W (Max.) [Cel 4.89W (Max.) + BLU 10.00W (bijl.)
|
Watts
|
|
Vertoningskleuren
|
16.7M
|
kleur
|
|
De Wijze van de vertoningsverrichting
|
Transmissive Wijze/normaal Zwart
|
|
|
Oppervlaktebehandeling
|
Anti-Glare deklaag (Nevel 1,0%), Harde deklaag (3H)
|
|
MECHANISCHE SPECIFICATIES
| Punt |
Min. |
Type. |
Max. |
Eenheid |
| Modulegrootte |
Horizontaal (H) |
429.87 |
430.37 |
430.87 |
mm |
| Verticaal (V) |
254.1 |
254.6 |
255.1 |
mm |
| Diepte (d) |
9.5 |
10.5 |
11.5 |
mm |
| Gewicht |
1170 |
1230 |
1290 |
g |
ABSOLUTE CLASSIFICATIES VAN MILIEU
| Punt |
Symbool |
Waarde |
Eenheid |
| Min. |
Max. |
| Opslagtemperatuur |
TST |
-20 |
60 |
C |
| perating Omgevingstemperatuur |
BOVENKANT |
0 |
50 |
PC |
| Schok (niet-In werking stelt) |
SNOP |
|
50 |
G |
| Trilling (niet-In werking stelt) |
VNOP |
|
1 |
G |
De nota (1) Temperatuur en de relatieve vochtigheidswaaier worden getoond in de hieronder figuur.
(a) 90% relatieve vochtigheid-Max. (Ta? 40 ºC).
(b) de nat-boltemperatuur zou Max. 39 ºC moeten zijn (Ta > 40 ºC).
(c) geen condensatie.
De nota (2) de maximum werkende temperatuur is gebaseerd op de beproevingsomstandigheid de oppervlaktetemperatuur waarvan
het vertoningsgebied is minder dan of gelijk aan 65 ºC met LCD module alleen in een temperatuur gecontroleerde kamer.
Het thermische beheer zou in eindproductontwerp moeten worden overwogen om de oppervlaktetemperatuur te verhinderen
van vertoningsgebied van het zijn meer dan 65 ºC. De waaier van werkende temperatuur kan degraderen in het geval van
ongepast thermisch beheer in eindproductontwerp.
Nota (3) 11 Mej., halve sinusgolf, 1 keer voor ± X, ± Y, ± Z.
Nota (4) 10 ~ 200 Herz, 30 min, 1 keer elk X, Y, Z.
Nota (5) bij het testen van Trilling en Schok, de inrichting in het houden van de module moet hard genoeg en stijf zijn zodat
de module zou niet verdraaid worden of door de inrichting gebogen.
Metingsopstelling:
De LCD module zou bij bepaalde temperatuur 1 uur moeten worden gestabiliseerd om abrupt te vermijden
temperatuurverandering tijdens het meten. Om de helderheid, de meting te stabiliseren
na het aansteken backlight 1 uur in een windstille ruimte zou moeten worden uitgevoerd.
