Productdetails:
|
Productnaam: | TFT LCD-Comité | Vertoningsgrootte: | 10,1 duim |
---|---|---|---|
Het bekijken hoek (v/h): | 80/80/80/80 (Type.) (CR≥10) | Contrast: | 500: 1 (Type.) |
Helderheid (cd/m2): | 400 (Type.) | Nominaal Inputvoltage VDD: | Nominaal Inputvoltage VDD |
Opslagrelatieve vochtigheid:: | -20 ~ 60 °C | Werkende relatieve vochtigheid:: | 0 ~ 50 °C |
(/Vallen toenemen) reactietijd die: | 30 (Type.) (Tr+Td) Mej. | ||
Hoog licht: | 1280x800 TFT LCD-Comité,Medisch TFT LCD-Comité,10.1“ LVDS-Vertoningscomité |
ALGEMENE BESCHRIJVING

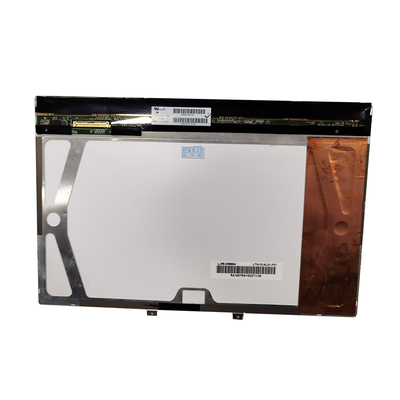

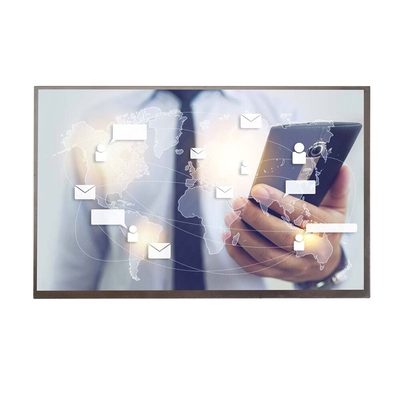

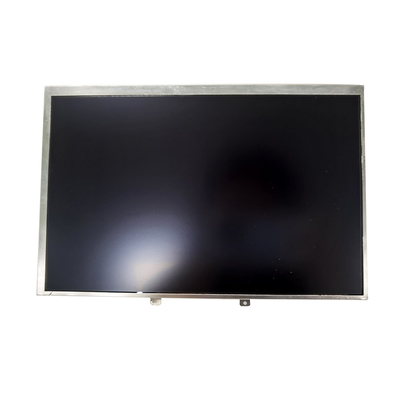

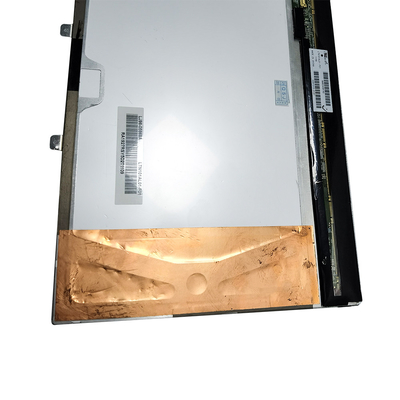

CJLTN101AL01 is een liquid crystal display matrijs van TFT van de kleuren actief (Dunne Filmtransistor)
(LCD) dat gebruikt amorf silicium TFT als omschakelingsapparaten.
Dit model is samengesteld uit een TFT LCD-paneel, een bestuurderskring en een backlighteenheid.
De resolutie van 10,1“ bevat 1280 x 800 pixel en kan tot 16.777.216 kleuren tonen.
6 de uurrichting is de optimale het bekijken hoek.
TOEPASSINGEN
• Notitieboekjepc
• Als het gebruik van dit product niet voor PC-toepassing is, maar voor anderen, gelieve seconde te contacteren
ALGEMENE INFORMATIEeigenschappen
• Hoge contrastverhouding
• Van WXGA (1280 x 800 pixel) de resolutie
• Lage machtsconsumptie
• Snelle Reactie
• DE (de Gegevens laten) toe slechts wijze
• de Interface van 3.3V LVDS
• Groen product (volgzame RoHS)
TOEPASSINGEN
• Notitieboekjepc
• Als het gebruik van dit product niet voor PC-toepassing is, maar voor anderen, gelieve seconde te contacteren
ALGEMENE INFORMATIE
Punt |
Specificatie |
Eenheid |
Nota |
Vertoningsgebied |
216.96 (H) x 135,60 (V) (10,1 (diagonaal) |
mm |
|
Bestuurderselement |
a-Si de actieve matrijs van TFT |
|
|
Vertoningskleuren |
16.777.216 |
kleuren |
6bit +FRC |
Aantal pixel |
1280x 800 |
pixel |
|
Pixelregeling |
RGB verticale streep |
|
|
Pixelhoogte |
0,1695 x 0,1695 (van H) (V) |
mm |
TYPE |
Weergavemodus |
Normaal zwart, TEVREDEN wijze |
|
|
Oppervlaktebehandeling |
Glans |
|
|
MILIEU ABSOLUTE CLASSIFICATIES
Punt |
Symbool |
Min. |
Max. |
Eenheid |
Nota |
Gematigde opslag |
TSTG |
-20 |
60 |
C |
-1 |
gematigd perating (Temperatuur van glasoppervlakte) |
TOPR |
0 |
50 |
C |
-1 |
Schok (niet-in werking stelt) |
Snop |
|
240 |
G |
(2), (4) |
Trilling (niet-in werking stelt) |
Vnop |
|
2.41 |
G |
(3), (4) |
ACHTER-LICHT EENHEID
Punt |
Symbool |
Min. |
Type. |
Max. |
Eenheid |
Nota |
Leiden door:sturen Stroom |
ALS |
|
23 |
|
mA |
|
Leiden door:sturen Voltage |
VF |
2.8 |
2.9 |
3 |
V |
|
LEIDEN Serievoltage |
VP |
|
17.4 |
|
V |
VFX 6LEDs |
Machtsconsumptie |
P |
|
2.4 |
2.5 |
W |
IFXVFX 36LEDs |
het perating Leven TimeOI |
U |
10000 |
|
|
Uur |
-1 |
Het kenmerk van LVDS AC
TEM |
SYMBOOL |
MIN. |
Band |
doctorandus in de letteren 入 |
n1 |
|
|
LVDS-de frequentie van de inputklok |
FcuK_ LVDs |
20 |
|
p0 |
t tc |
|
|
RIN skewmargin |
pOMHz Fcuy Lvos265MHz |
RSKM |
400 |
|
*… |
|
8 |
65MHzFcuy Los220MHz |
- o00 |
|
o… |
|
8 |
||
Modulerende frequentie ofLVDS inputclock tijdens SSCG |
FcLK_MoD |
|
|
… |
l |
|
|
Het maximumafwijking ofLVDS ingevoerde clockduring SSCG |
FcLK_DEv |
|
|
- |
C |
|
